Мультимарочная диагностика транспорта, NAVIGATOR TXTs, TEXA

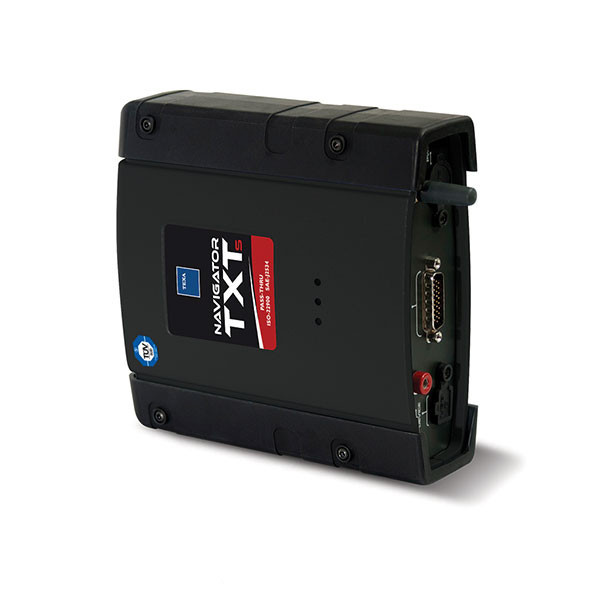

NAVIGATOR TXTs является мощным мультимарочным диагностическим и самодиагностическим прибором, который подсоединяется напрямую к диагностическому разъёму транспортного средства и связывается через Bluetooth с устройствами визуализации AXONE 4, AXONE 4 Mini, MULTIPEGASO или с ПК. Отсутствие кабелей связей позволяет механику осуществить все диагностические тесты с большой свободой движения на СТО и вокруг транспортного средства.

NAVIGATOR TXTs позволяет осуществить тесты самодиагностики, среди которых: чтение и удаление ошибок, визуализация инженерных параметров и состояний, активации, регулировки и конфигурации, выключение лампочек замены масла, ТО и airbag, конфигурация ЭБУ, ключей и дистанционного управления. NAVIGATOR TXTs совместим с протоколом PASS-THRU, который предвидит возможность для любой СТО связаться с центральным сервером концерна производителя, чтобы загрузить пакеты ПО или же официальную техническую информацию. Функция PASS-THRU может быть использована каждый раз, когда необходимо сделать обновление ПО одной или нескольких ЭБУ, в случае их плохого функционирования.

Протоколы связи, поддерживаемые NAVIGATOR TXTs
Мигающий (blink codes);
CAN ISO 11898, CAN ISO 15765-4, K, L, ISO9141-2, ISO 14230 (Keyword 2000), SAE J1850 PWM 41.6 Kbps и VPW 10.4 Kpbs, ISO 11519-2, SAEJ1708-FMS совместимые;
EOBD (все протоколы): ISO 15031-5, ISO 15765-4;
PASS-THRU SAE J2534-1 API.
В стандартной комплектации Navigator TXTs доступен для следующих транспортных средств:
NAVIGATOR TXTs CAR:
NAVIGATOR TXTs в пластиковом кейсе + кабель OBD;
Программное обеспечение для легковых автомобилей на выбор IDC4 PLUS CAR или IDC4 LIGHT CAR;
NAVIGATOR TXTs TRUCK:
NAVIGATOR TXTs в пластиковом кейсе + кабель OBD;
Программное обеспечение для грузовых автомобилей IDC4 PLUS TRUCK;
NAVIGATOR TXTs OHW AGRI:
NAVIGATOR TXTs в пластиковом кейсе + кабель OBD;
Программное обеспечение для сельскохозяйственной техники IDC4 PLUS OHW AGRI;
NAVIGATOR TXTs OHW CONSTRUCTION:
NAVIGATOR TXTs в пластиковом кейсе + кабель OBD;
Программное обеспечение для строительной техники IDC4 PLUS OHW CONSTRUCTION;

Navigator TXTs является универсальным мультимарочным  автосканером, в зависимости от используемого с ним программным обеспечением, способен выполнять диагностику:

Легковых автомобилей (программное обеспечение IDC4 Plus Car);

Грузовых автомобилей (программное обеспечение IDC4 Plus Truck);

Мотоциклов (программное обеспечение IDC4 Plus Powersports);

Сельскохозяйственной техники (программное обеспечение IDC4 Plus OHW Agri);

Строительной техники (программное обеспечение IDC4 Plus OHW Construction);

Водной техники, навесных моторов (программное обеспечение IDC4 Plus OHW Marine);

5 КАТЕГОРИИЙ В ОДНОМ ПРИБОРЕ

TXTs является самым полным и практичным прибором гаммы NAVIGATOR, который в состоянии осуществить диагностику всех типов трансопртных средств (легковых, лёгких коммерческих, грузовых автомобилей, мотоциклов, сельскохозяйственной и морской техники). Отсутствие кабелей связи позволяет пользователю осуществить все диагностические тесты при свободном движении на СТО и вокруг транспортного средства.

NAVIGATOR TXTs позволяет осуществить диагностические тесты, среди которых: считывание и удаление ошибок, визуализация инженерных параметров и состояний, регулировки и конфигурации, выключение сервисных лампочек масла, ТО и airbag, конфигурация электронных блоков управления, ключей и дистанционного управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРОЦЕССОР

CORTEX M3 STM32F103ZG 72 МГц, флэш-память 1024 КБ, память SRAM 96 КБ

ПАМЯТЬ

Память SRAM: 8 Мбит со структурой 512 Кбайт x 16 бит, Флэш-память NAND: 2 Гбит на 8-разрядной шине

АККУМУЛЯТОР АВТОМОБИЛЯ

Управление системой при 12/24 В постоянного тока

ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ

8 ÷ 32 В

СВЯЗЬ ПО USB

виртуальный RS232 через устройство USB 2.0

БЕСПРОВОДНОЕ ПОДКЛЮЧЕНИЕ

Bluetooth класс 1 (30 м)

ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

2-полюсный, 13 независимых положений

ДИАГНОСТИЧЕСКИЙ СОЕДИНИТЕЛЬ

DSUB-26HD по стандарту ISO 22900-1СОЕДИНИТЕЛЬ ПЕРЕПРОГРАММИРОВАНИЯ БЛОКОВ УПРАВЛЕНИЯ

PV согласно требованиям протокола SAE J2534

СРЕДА:

·         Рабочая температура: 0 ÷ 50 °C

·         Температура хранения: ― 20 ÷ 60 °C

·         Рабочая влажность: 10% ÷ 80% без конденсации

ГАБАРИТНЫЕ РАЗМЕРЫ ― 160x170x55 мм

МАСА ― 1 кг

ПОДДЕРЖИВАЕМЫЕ ПРОТОКОЛЫ:

Коды мигания (блинк-коды), K, L (с токовой защитой 100 мA), ISO9141-2, ISO14230, CAN ISO11898-2, ISO11898-3, SAE J1850 PWM, SAE J1850 VPW, SAE J2534-1

НОРМЫ

·         Директива: 1999/5/EC

·         Безопасность: EN 60950

·         Электромагнитная совместимость: EN 55022, EN 55024, EN 301 489-1

·         Радиосистемы: EN 301 489-17, EN 300 328-2

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

К стандартной комплектации Navigator TXTs можно доукомплектовать:

Программным обеспечением для мотоциклов на выбор IDC4 LIGHT BIKE или IDC4 PLUS BIKE;

Программное обеспечение для водного транспорта IDC4 PLUS MARINE;

Наборами кабелей для диагностики того или иного вида транспортных средств.
